產品介紹
基本款臺式機,適合教學使用,一般工廠的簡單檢測.
測量范圍: 0-250mm
刻尺格值: 1mm
鼓輪分劃值: 0.01mm
顯微鏡放大倍數: 30×
顯微鏡工作距離: 47.5mm
儀器測量誤差: 1mm范圍內≤0.01mm,250mm范圍內≤0.05mm
分辨率: 0.01mm
|
|
|
|
 |
|

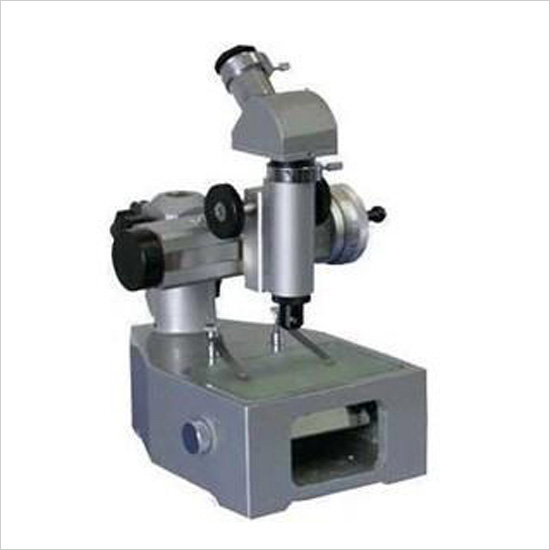

JXD-B讀數顯微鏡
1.長度測量。如測量孔距、基面距離、刻線距離、刻線寬度以及通孔外圓的直徑等。
2.讀數顯微鏡 JXB-D 可在不同方向上測量，擴大了顯微鏡使用范圍。
3.可判別礦石標本，檢查印刷照像底板。由于測量架能脫開底座，可固定在機床上直接對加工零件進行檢查。所以該儀器廣泛應用作觀察顯微鏡在機械、冶金、光學、科研等單位的檢查室、實驗室和車間
產品特點
光學計量儀器之一，它的結構簡單，操作方便，應用范圍很廣
技術參數
|
型號 |
JXD-B |
JXD-250A |
|
鏡筒 |
單目 |
|
目鏡 |
10X(帶十字分化，焦距25) |
|
物鏡 |
3X |
工作距離：47.48 |
|
視場直徑: 6.3 |
|
焦 距：36.34 |
|
8X（選購） |
工作距離：9.49 |
|
視場直徑: 2.2 |
|
焦 距：19.8 |
|
總放大倍數 |
30X （標配） 80X（選購） |
|
測量范圍 |
0-50MM |
0-250MM |
|
測微鼓輪值 |
0.01MM |
|
測量精度 |
0．015MM |
|
光源 |
無(可選購) |
|
測量臺與物鏡間最大距離 |
3X不小于150MM/8X不小于130MM |
選購件：CCD適配鏡II型，CCD適配鏡III型，
數碼攝像頭30萬，130萬，300萬等
數碼相機拍照系統
顯微圖像處理軟件（測量軟件）
顆粒分析軟件等

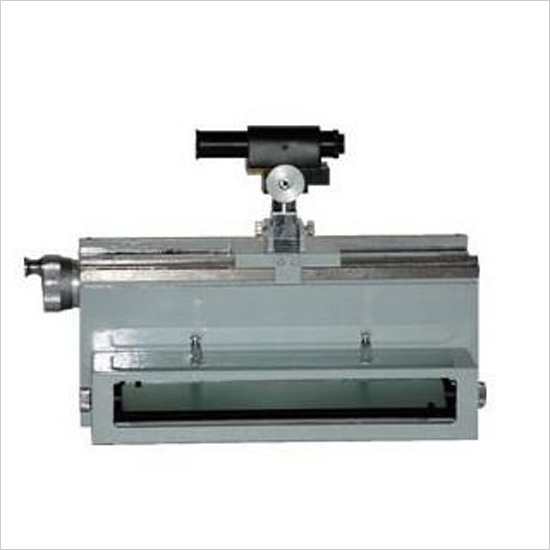

JXD-250A(數顯式)讀數顯微鏡
JXD-250A/JXD-250B型(數顯式)讀數顯微鏡可做X、Y方向的長度測量。主要用于測量光譜板和線紋尺的線性距離、等厚干涉牛頓環以及其它長度距離的測量。是高等院校物理實驗、企事業單位計量部門不可缺少的專用儀器
技術參數
|
型號 |
JXD-250A |
JXD-250B |
|
測量范圍 |
0-250mm |
0-250mm |
|
刻尺格值 |
1mm |
|
|
鼓輪分劃值 |
0.01mm |
|
|
顯微鏡放大倍數 |
30× |
30× |
|
顯微鏡工作距離 |
47.5mm |
47.5mm |
|
儀器測量誤差 |
1mm范圍內≤0.01mm;250mm范圍內≤0.1mm 1臺 |
250mm范圍內≤0.05mm |
|
儀器重量 |
10公斤 |
|
|
儀器外形尺寸 |
420×150×200mm |
|
|
分辨率 |
|
0.01mm |
|
顯示方式 |
|
5位數顯示 |
|
電源 |
|
一個1.5V氧化銀鈕扣電池SR44 |
|
環境濕度 |
|
0～40℃ |
|
|
 |
|
|
|
|
|
|
